基 本 參 數
測量范圍	纜式：0～30m	精 度	±3mm
信號輸出	4～20mA 電流信號	通訊接口	HART 通訊協議
過程壓力	(-0.1～4.0)MPa	環境條件	溫度-40℃～+400℃
外殼防護等級	IP67	防爆等級	EXia IICT6
電 源	24VDC	耗 電 量	max 22.5mA
工作頻率	100MHZ～1.8GHZ	重 復 性	3mm
分 辨 率	1mm	采 樣	回波采樣 54 次/s
響應速度	>0.2S（根據具體使用情況而定）	紋波電壓	1Vpp
電纜接口	2 個 M20*1.5(電纜直徑 5～9mm)
兩線制接線	儀表供電和信號輸出共用一根兩芯導線
過程連接	G1-1/2 法蘭 DN50，DN80，DN100，DN150
天線材質	AMKFLLY31/62/63：不銹鋼

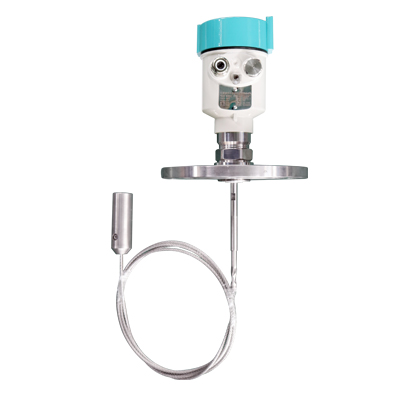

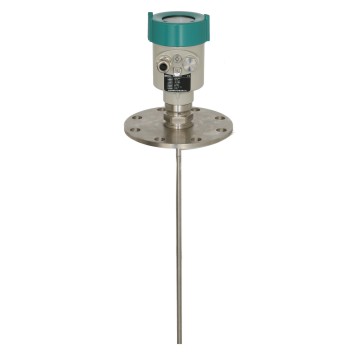

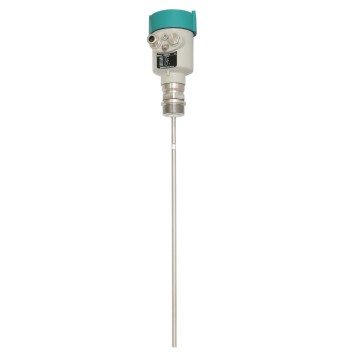

應 用	1. AMKLY40 系列可用于連續測量液體及腐蝕性液體、介電常數低或表面波動液體； 2. 纜式探頭：主要用于測量液體及固體粉料，最大測量距離 35 米； 3. 桿式探頭：主要用于液體； 4. 同軸桿式探頭：用于液體； 5. 可向系統提供以下信號接口：HART，4～20Ma；PROFIBUS-PA；基金現場總線。

1.導波雷達物位計采用了先進的微波處理技術和獨特的Echo Discovery回波處理技術，接觸式測量，測量精度高，測量更準確。同時導波雷達抗粘附，不受介質溫度、粘附等外界環境的影響。

2.多種過程連接方式及探測組件的型式，使得70X系列導波雷達物位計適用于各種復雜工況及應用場 合。如：高溫、高壓及小介電常數介質等。

3. 采用脈沖工作方式，產品發射功率極低，可安裝于各種金屬、非金屬容器，對人體及環境均無傷害。

AMKLY40 系列 產品選型對照表
型 號	介質類型						量程			B	F
AMKLY41	液體						0~30 米			不銹鋼	四氟材質
AMKLY42	介電常數低或表面波動液體						0~30 米			不銹鋼	四氟材質
工作溫度	P	普通密封 / -40～120℃

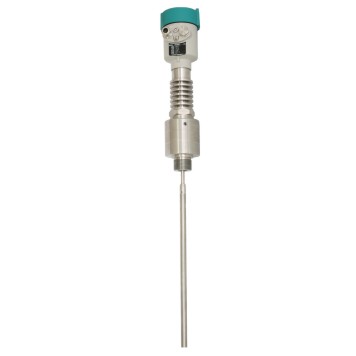

	G	高溫密封 / -40～400℃ 帶散熱器
防 爆		A	標準型（非防爆）電流信號輸出（4～20mA）HART 協議
		B	本安防爆型（Exia IIC T6）電流信號輸出（4～20mA）HART 協議
		G	隔爆型（ExBT4）電流信號輸出（4～20mA）HART 協議
現場顯示			V	帶顯
			X	不帶顯示
過程連接/ 材質				G	螺紋 G1 1/2A 不銹鋼
				N	螺紋 1/2ANPT 不銹鋼
				Fxx	法蘭 DN50 (xx為法蘭大小）
防護等級					L	鋁/IP67
電氣接口						M		M20*1.5
						N		1/2NPT
耐壓								Pxx	PN1.6  (xx為公斤壓力數)
量 程 mm									□	（合同要求）
例：AMKLY31B	P	B	V	F50	L	M		P16	□
