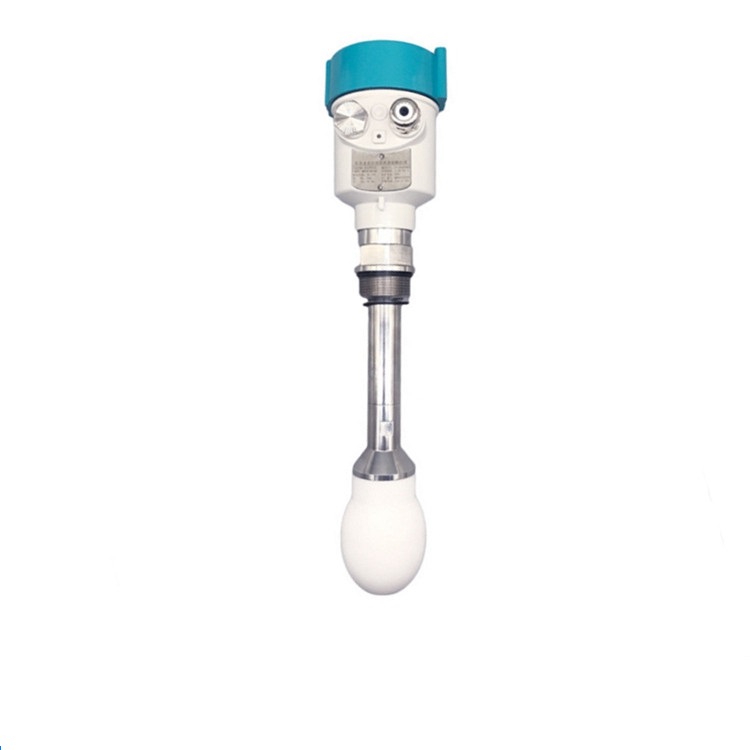

AMKLY-70系列26G雷達液位計

雷達物位計適用于對液體、漿料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

< >

技術參數
產品特點
選型表

基本參 數
測量范圍
0～20m
精度
±3mm
信號輸出
4～20mA 電流信號
通訊接口
HART 通訊協議

過程壓力

環境條件
－30℃～＋70℃
水滴型：(-0.1～2.0)MPa
耐溫
-40～150℃
防護等級
IP67
防爆等級
EXiaIICT6
電源
電源：24VDC
耗電量
max 22.5mA
工作頻率
26GHz
重復 性
3mm
響應速度
>0.2s(根據具體使用情況而定)
紋波電壓
1Vpp
電纜接口
2 個 M20*1.5 或 2 個 1/2NPT(電纜直徑 5～9mm)
應用
1.AMK70 系列可用于各種強腐蝕性液體、耐溫、耐壓、輕微腐蝕的液體
2.四氟棒式天線：適合小尺寸接口安裝，主要應用于過程條件簡單，腐蝕性的液體、漿料的液位高度測量。（例如:污水儲罐，酸堿儲罐，漿料儲罐）。
3.主要應用于各種存儲容器，液體、漿料的液位高度測量。

AMKLY70 系列產品選型對照表
型號	介質類型						量程			BF
AMKLY71	有波動或劇烈攪拌存儲容器、儲罐等惡劣工況場合						0~20 米			不銹鋼四氟材質
工作溫度	1	普通密封 / -40～150℃
防爆		A	標準型（非防爆）電流信號輸出（4～20mA）HART 協議
		B	本安防爆型（Exia IIC T6）電流信號輸出（4～20mA）HART 協議
		G	隔爆型（ExBT4）電流信號輸出（4～20mA）HART 協議
現場顯示			V	帶顯
			X	不帶顯示
過程連接/ 材質				G	螺紋 G1 1/2A 不銹鋼
				N	螺紋 1/2ANPT 不銹鋼
				Fxx	法蘭 DN50 (xx為法蘭大小）
防護等級					L	鋁/IP67
電氣接口						M		M20*1.5
						N		1/2NPT
耐壓								Pxx	PN1.6 (xx為公斤壓力數)
量程 mm									□	（合同要求）
例：AMKLY31B	P	B	V	F50	L	M		P16	□

基本參數
測量范圍	0～20m	精度	±3mm
信號輸出	4～20mA 電流信號	通訊接口	HART 通訊協議
過程壓力		環境條件	－30℃～＋70℃
過程壓力	水滴型：(-0.1～2.0)MPa	耐溫	-40～150℃
防護等級	IP67	防爆等級	EXiaIICT6
電源	電源：24VDC	耗電量	max 22.5mA
工作頻率	26GHz	重復 性	3mm
響應速度	>0.2s(根據具體使用情況而定)	紋波電壓	1Vpp
電纜接口	2 個 M20*1.5 或 2 個 1/2NPT(電纜直徑 5～9mm)
應用	1.AMK70 系列可用于各種強腐蝕性液體、耐溫、耐壓、輕微腐蝕的液體 2.四氟棒式天線：適合小尺寸接口安裝，主要應用于過程條件簡單，腐蝕性的液體、漿料的液位高度測量。（例如:污水儲罐，酸堿儲罐，漿料儲罐）。 3.主要應用于各種存儲容器，液體、漿料的液位高度測量。
