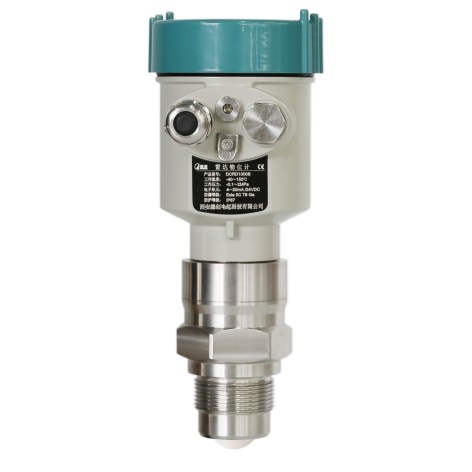

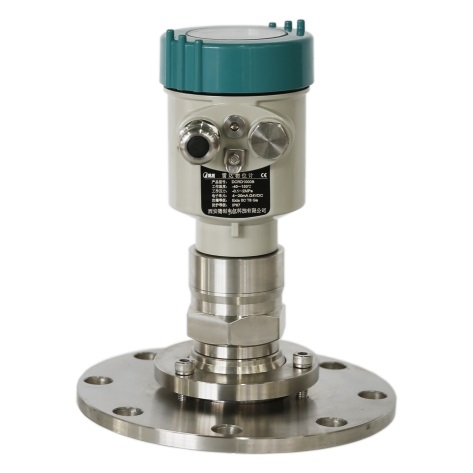

AMKLY-90型120GHz雷達物位計

120GHz調頻連續波雷達物位計僅需要80ms就能完成一次100m距離范圍完整的測量計算過程。這使得系統可以有更多的時間和資源處理儀表物位應用上的各類事物，比如：概率評估/預測/可信度分析/輸入輸出/通訊等。

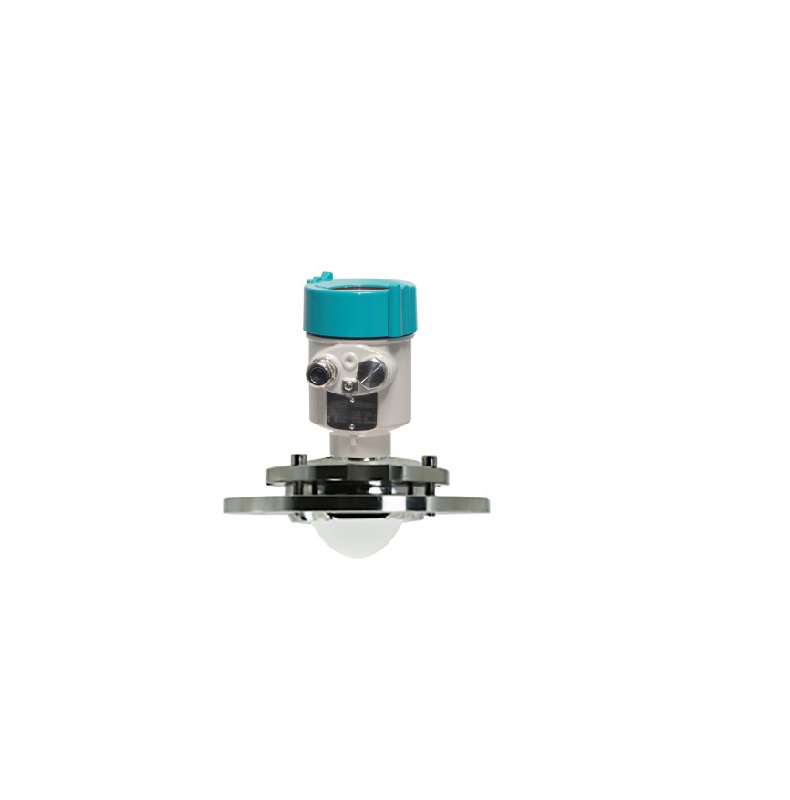

DCRD1000B 采用PTFE透鏡天線全密閉灌封設計，并很好地解決了天線近場輻射抑制的結構處理，這使得它有很好的方向性性能，波束角控制在1度以內（批量性產品制造工藝差異，可能會偏差±0.3度左右）。

120GHz調頻雷達物位計，特別適用于高溫、高壓或高粉塵、多攪拌空間的工況環境使用，它滿足了很多需要大量程同時要高精度的測量需求。

< >

技術參數
產品特點
選型表

基本參數
測量范圍
0.1-50/100/150m
精度
<±1mm
信號輸出
4～20mA 電流信號
通訊接口
HART 通訊協議
過程壓力
-0.1～5MPa；-0.1～32MPa（配石英隔離法蘭盤）
環境條件
－30℃～＋70℃
發射角度
1°
耐溫
－40℃～＋130℃
防護等級
IP67
防爆等級
EXiaIICT6
電源
電源：24VDC
耗電量
max 22.5mA
工作頻率
120GHz～130GHz，調頻掃描頻率寬度10GHz
重復 性
2mm
分辨率
0.008m
紋波電壓
1Vpp
電纜接口
2 個 M20*1.5 或 2 個 1/2NPT(電纜直徑 5～9mm)

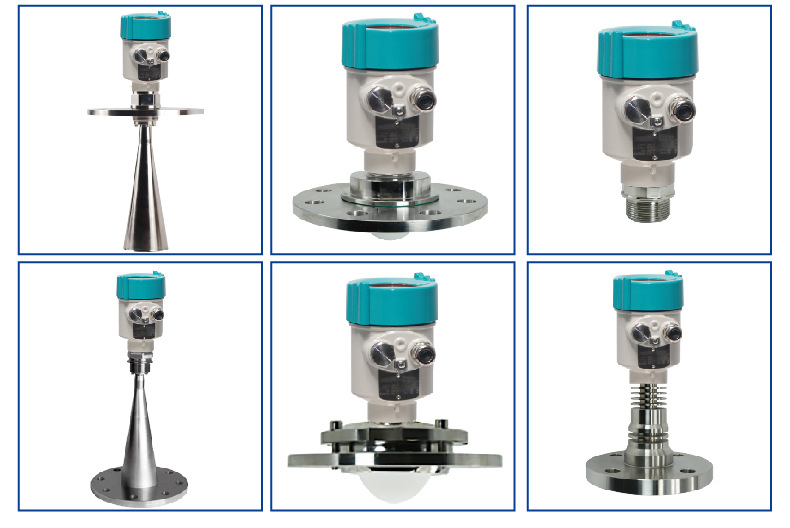

AMKLY90 系列產品選型對照表
型號	介質類型						量程			BF
AMKLY91	高溫、高壓工況						0.1-30/120m			不銹鋼四氟材質
AMKLY92	固體、強粉塵場合						0.1-30/120m			不銹鋼四氟材質
AMKLY93	液體、強腐蝕性液體、蒸汽、泡沫等						0.1-30/120m			不銹鋼四氟材質
工作溫度	1	普通密封 / -40～150℃
防爆		A	標準型（非防爆）電流信號輸出（4～20mA）HART 協議
		B	本安防爆型（Exia IIC T6）電流信號輸出（4～20mA）HART 協議
		G	隔爆型（ExBT4）電流信號輸出（4～20mA）HART 協議
現場顯示			V	帶顯
			X	不帶顯示
過程連接/ 材質				G	螺紋 G1 1/2A 不銹鋼
				N	螺紋 1/2ANPT 不銹鋼
				Fxx	法蘭 DN50 (xx為法蘭大?。?/span>
防護等級					L	鋁/IP67
電氣接口						M		M20*1.5
						N		1/2NPT
耐壓								Pxx	PN1.6 (xx為公斤壓力數)
量程 mm									□	（合同要求）
例：AMKLY31B	P	B	V	F50	L	M		P16	□

基本參數
測量范圍	0.1-50/100/150m	精度	<±1mm
信號輸出	4～20mA 電流信號	通訊接口	HART 通訊協議
過程壓力	-0.1～5MPa；-0.1～32MPa（配石英隔離法蘭盤）	環境條件	－30℃～＋70℃
發射角度	1°	耐溫	－40℃～＋130℃
防護等級	IP67	防爆等級	EXiaIICT6
電源	電源：24VDC	耗電量	max 22.5mA
工作頻率	120GHz～130GHz，調頻掃描頻率寬度10GHz	重復 性	2mm
分辨率	0.008m	紋波電壓	1Vpp
電纜接口	2 個 M20*1.5 或 2 個 1/2NPT(電纜直徑 5～9mm)
